Карнизный свес крыши: размеры, подшивка, вентиляция

Карнизный и фронтонный свес: в чем разница

Свесом называют часть кровли, выступающую за плоскость здания. Элементов таких два, и работают они по-разному.

• Карнизный свес идет вдоль нижнего края ската. Через него в подкровельное пространство заходит воздух, на нем же держится водосточная система;
• Фронтонный свес закрывает торец кровли со стороны щипца. Приток воздуха он не дает, его задача декоративная и защитная;
• Разница в нагрузке. Карнизный принимает вес желоба со снегом и наледью, фронтонный работает в основном на ветровой отрыв;
• Разница в конструкции. Карнизный образуют сами стропильные ноги или кобылки, фронтонный формируют выпуском обрешетки и досок по торцу.

Размер выноса: сколько сантиметров нужно

Ширина свеса подбирается по высоте стены и по типу фасада. Классический ориентир для частного дома лежит в диапазоне от 40 до 60 сантиметров.

Минимальный вынос понятен, но верхний предел тоже есть. Свес шире 80 сантиметров начинает парусить при боковом ветре, и его приходится усиливать дополнительными подкосами. Для большинства проектов такой вынос избыточен.

Архитектурный аспект не последний по значимости. Широкий свес дает выразительную тень по фасаду и характерен для классического загородного стиля, узкий смотрится современно, но защищает хуже.

Как свес защищает фундамент и отмостку

Функция свеса не ограничивается фасадом. Вода, отведенная от стены, не попадает и в зону фундамента, а это ключевой фактор долговечности всего дома.

• Отвод осадков от цоколя. Чем дальше от стены падает вода, тем меньше грунт у фундамента насыщается влагой;
• Меньше пучения. Переувлажненный грунт зимой поднимается сильнее, и нагрузка на подошву растет неравномерно;
• Сухая отмостка. При исправном водостоке и достаточном выступе отмостка принимает только то, что льется из воронок;
• Подвал и цокольное помещение. Сырость там почти всегда начинается снаружи, а не изнутри;
• Условие работы. Свес работает в связке с водостоком. Без желобов вода собирается по всей длине карниза и льет полосой вдоль стены.

Именно поэтому широкий вынос особенно важен для домов без водосточной системы, а такие постройки на дачных участках встречаются часто.

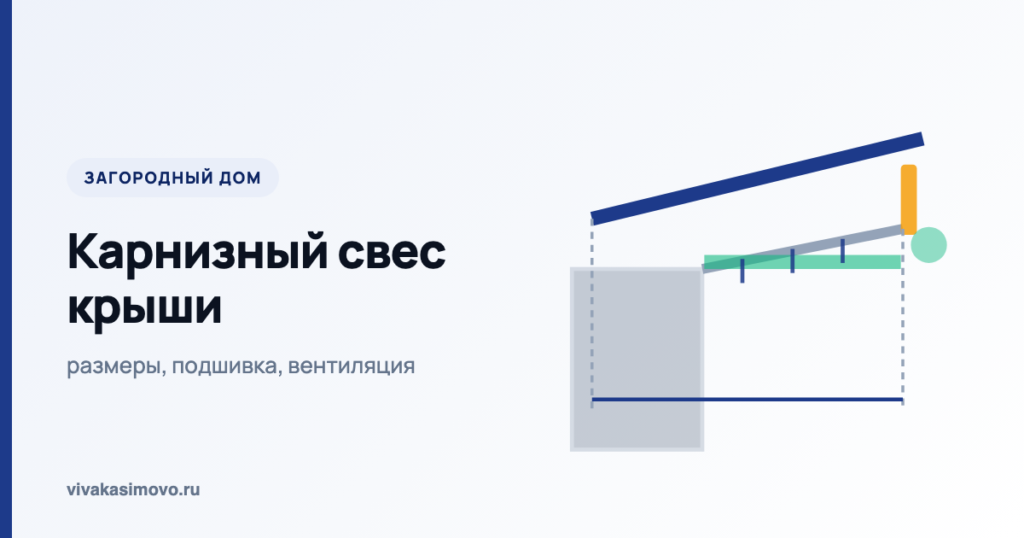

Конструкция: из каких элементов состоит узел

• Стропильная нога выпущена за стену. Это основной несущий элемент свеса;
• Кобылки наращивают ногу, если длины доски не хватило. Их крепят накладками с перехлестом от 60 сантиметров;
• Лобовая доска закрывает торцы стропил по всей длине карниза. На нее ставят кронштейны водосточного желоба;
• Каркас подшивки из бруска задает плоскость, к которой крепят панели;
• Подшивка закрывает низ свеса и одновременно работает как вентиляционный элемент;
• Планка примыкания закрывает стык подшивки со стеной и не дает воде затекать за фасад.

Подшивку выполняют одним из двух методов. По стропилам панели идут наклонно, повторяя уклон ската. По горизонтали их крепят к каркасу, образуя ровную плоскость параллельно земле. Второй вариант чаще выбирают для домов с широким выносом.

Материалы подшивки: сравнение

• Софиты выпускают в трех исполнениях: полностью перфорированные, частично и глухие. Комбинация подбирается по расчету площади продухов;
• Дерево дает декоративный эффект и хорошо смотрится на срубе, но требует антисептика и регулярного обновления покрытия;
• Пластик при морозе становится хрупким, поэтому монтируют его с зазором на температурное расширение;
• Металл оптимален по совокупности параметров, а по цвету его подбирают в тон кровле или контрастом к фасаду.

Вентиляция через подшивку

Свес это не только защита от дождя. Через него в подкровельный зазор заходит воздух, который потом выходит через конек. Без притока вентиляция ската не работает вообще.

• Перфорированные панели ставят по всей длине карниза либо чередуют с глухими через одну или две;
• Решетки в сплошной подшивке врезают, если материал глухой. Шаг установки от 80 сантиметров до метра;
• Сетка от насекомых обязательна: без нее осы и птицы селятся в подкровельном пространстве;
• Утеплитель не должен перекрывать продух. В месте примыкания к мауэрлату ставят ветрозащитную планку или держатель зазора.

Проверить правильность решения просто. В ветреный день у карниза должно ощущаться движение воздуха, а зимой на подшивке не должно быть инея. Иней означает, что теплый влажный воздух доходит до холодной зоны и конденсируется.

Технология монтажа по шагам

1. Подрезка стропил Торцы выравнивают по шнуру, отбитому по всей длине карниза. Каждую ногу отдельно не подгоняют;
2. Лобовая доска Крепится к торцам стропил саморезами, стыки делают на середине ноги;
3. Каркас Брусок 40 на 50 миллиметров ставят по линии стены и по лобовой доске, шаг от 40 до 60 сантиметров;
4. Стартовые планки Устанавливают с двух сторон, в них будут заходить панели;
5. Панели Режут по размеру с зазором в 5 миллиметров на расширение и вставляют в планки;
6. Углы Оформляют либо диагональной стыковкой, либо через доборный элемент;
7. Примыкание к стене Закрывают финишной планкой, стык промазывают герметиком;
8. Водосток Кронштейны ставят до подшивки, если они крепятся к стропилам, и после нее при креплении к лобовой доске.

Водосток и защита от воды

• Капельник ставят до укладки покрытия. Он направляет воду с гидроизоляционной мембраны в желоб, а не под подшивку;
• Уклон желоба выдерживают от 2 до 5 миллиметров на метр в сторону воронки;
• Вынос края покрытия над желобом составляет от 30 до 50 миллиметров, иначе вода при сильном дожде переливается через край;
• Обогрев кабелем в желобе и воронке нужен там, где наледь образуется каждую зиму;
• Снегозадержатели защищают водосток от схода пласта, который срывает желоб вместе с кронштейнами.

Воздействие среды: что разрушает узел

Свес открыт всем внешним факторам одновременно, и срок службы материалов тут короче, чем на фасаде.

Для нашего региона решающими оказываются влага и переход через ноль: за зиму в Ленинградской области бывает несколько десятков циклов замораживания, и каждый работает на разрушение незащищенной поверхности.

Защита от грибка, птиц и насекомых

Свес это самая влажная зона кровли, и биологическое воздействие тут выше, чем на остальной конструкции.

• Грибок и синева. Их появление на дереве вызвано постоянным намоканием. Профилактика это широкий вынос и антисептик в два слоя;
• Птицы заселяют подкровельное пространство через незакрытые продухи. Помогает сетка с ячейкой от 3 до 5 миллиметров;
• Осы строят гнезда под подшивкой. Та же сетка решает и эту задачу;
• Проверка раз в год. Весной осматривают подшивку на предмет пятен и провисаний, а желоба чистят от листвы.

Частые ошибки

• Вынос меньше 30 сантиметров. Фасад мокнет, отделка темнеет, у деревянного дома нижние венцы начинают гнить;
• Отсутствие продухов в подшивке. Вентиляция ската отключается, зимой на мембране появляется конденсат;
• Утеплитель уложен вплотную к обрешетке. Продух перекрыт, и приток через софиты не доходит до конька;
• Нет сетки от насекомых. Через сезон в подшивке появляются гнезда;
• Панели встык без зазора. Пластик расширяется при нагреве и выгибается волной;
• Кронштейны водостока на подшивке. Крепить их нужно к лобовой доске или к стропилам, подшивка нагрузку не держит;
• Разная длина выпуска стропил. Линия карниза получается волной, и это видно с земли.

Внешний облик: как свес меняет вид дома

Свес это заметная линия, которая читается с земли по всему периметру. Решение по его ширине и цвету принимают вместе с выбором фасада.

• Широкий вынос дает глубокую тень и характерен для загородного облика, особенно на домах с деревянной отделкой;
• Узкий свес смотрится строго и современно, но требует безупречного водостока;
• Цвет подшивки в тон кровле визуально утяжеляет верх и объединяет крышу в единый объем;
• Контрастная подшивка подчеркивает линию карниза, такой прием часто используют с профлистом и металлочерепицей;
• Одинаковая ширина по всему периметру обязательна. Разный вынос с разных сторон дома сразу выдает переделку.

Расход материалов и оценка объема

Для расчета нужен периметр карнизов и ширина выноса. Дальше считают по простой схеме.

• Площадь подшивки равна длине карнизов, умноженной на ширину свеса. К результату добавляют запас в 10 процентов на подрезку;
• Лобовая доска считается по погонным метрам карниза;
• Брусок каркаса берут из расчета двух линий на каждый метр ширины свеса;
• Планки стартовая и финишная идут по длине карниза с запасом на стыки;
• Количество крепежа считают из расчета примерно 20 саморезов на квадратный метр подшивки.

Для дома 10 на 8 метров с выносом 50 сантиметров суммарная площадь подшивки по двум карнизам составляет около 10 квадратных метров. Это ориентир для первичной оценки бюджета.

Сделать самому или заказать

Подшивка свеса относится к работам, которые выполняют с земли только на одноэтажной постройке. На двухэтажном доме нужны леса и помощь второго человека, а значит появляется вопрос техники безопасности.

В каталоге собраны исполнители по направлению кровельные работы в Санкт-Петербурге и Ленинградской области. У карточек есть рейтинги, отзывы из 2ГИС и прямые телефоны.

Смежные разборы: запил стропил под мауэрлат про нижний узел и стропильная система крыши про конструкцию целиком.

Частые вопросы

Какой ширины должен быть карнизный свес?

Для одноэтажного дома берут от 40 до 50 сантиметров, для двухэтажного от 50 до 70. У деревянных стен вынос делают не меньше 60 сантиметров, поскольку древесина плохо переносит намокание. Свес шире 80 сантиметров начинает парусить при боковом ветре и требует усиления подкосами.

Чем подшить свес крыши?

Наиболее практичны металлические софиты: они служат от 30 до 50 лет и подбираются по цвету под кровлю. Пластиковые дешевле и монтируются быстрее, но на морозе становятся хрупкими. Деревянная вагонка дает классический вид и хорошо смотрится на срубе, однако требует антисептика и обновления покрытия каждые несколько лет.

Нужна ли перфорация в подшивке?

Да, через нее в подкровельный зазор заходит воздух. Без притока вентиляция ската не работает, и зимой на гидроизоляционной мембране выпадает конденсат. Суммарную площадь продухов принимают не меньше одной пятисотой площади ската. Перфорированные панели ставят по всей длине карниза или чередуют с глухими.

Как подшить свес: горизонтально или по стропилам?

По стропилам панели идут наклонно и повторяют уклон ската. Такой метод проще и экономичнее по материалу. Горизонтальная подшивка образует ровную плоскость параллельно земле и выглядит аккуратнее при широком выносе, но требует отдельного каркаса из бруска.

Что такое кобылка и когда она нужна?

Кобылка это короткая доска, которой наращивают стропильную ногу для формирования свеса. Ее ставят, когда длины основного пиломатериала не хватает на весь скат вместе с выносом. Крепят накладками с перехлестом от 60 сантиметров. Прием выгоден экономически: доска на свес нужна меньшего сечения, чем на пролет.

Как защитить подшивку от птиц и ос?

Под перфорацию или в продухи ставят сетку с ячейкой от 3 до 5 миллиметров. Она пропускает воздух, но не пускает насекомых и птиц в подкровельное пространство. Без сетки за один сезон под подшивкой появляются гнезда, а разбирать готовый узел ради их удаления неприятно и долго.

Можно ли обойтись без лобовой доски?

Технически да, но тогда торцы стропил остаются открытыми и намокают, а кронштейны водостока приходится крепить к самим ногам. Лобовая доска закрывает торцы, дает ровную линию карниза и служит основанием для желоба. Отказ от нее оправдан только на временных постройках.

Почему на подшивке появляется иней зимой?

Иней означает, что теплый влажный воздух из дома доходит до холодной зоны свеса и конденсируется. Причин обычно две: не проклеена пароизоляция или перекрыт вентиляционный зазор утеплителем у мауэрлата. Проблему решают восстановлением герметичности пароизоляции и установкой держателя зазора над утеплителем.
